المواصفة الفنية

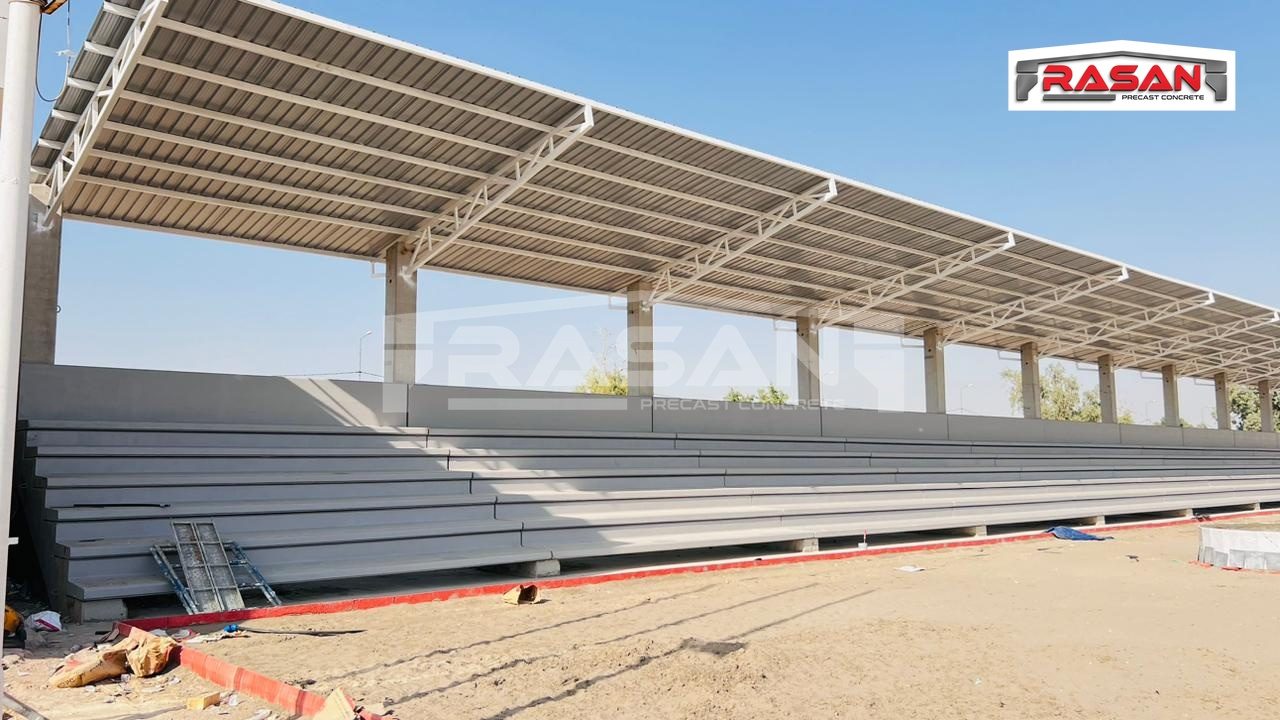

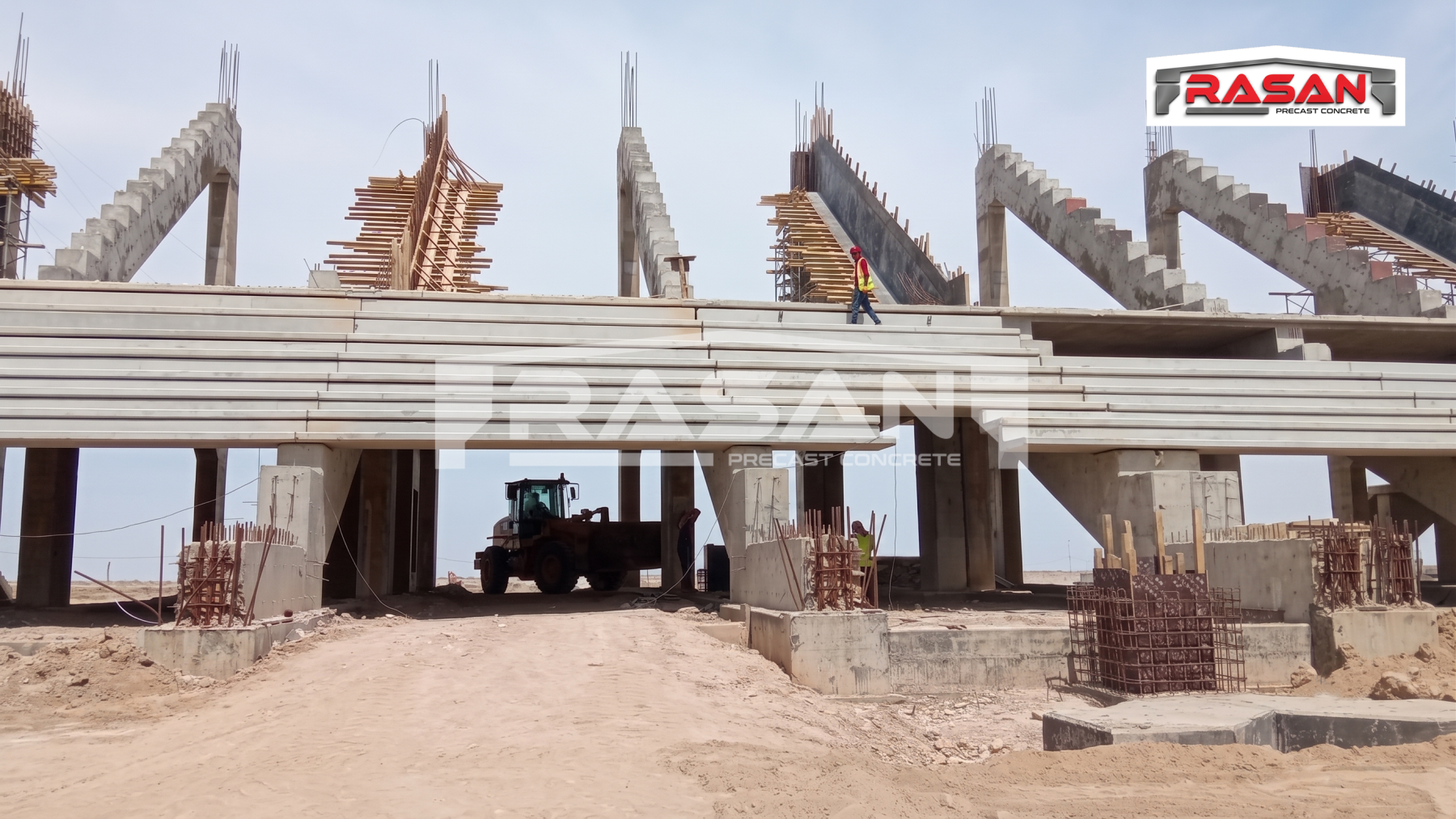

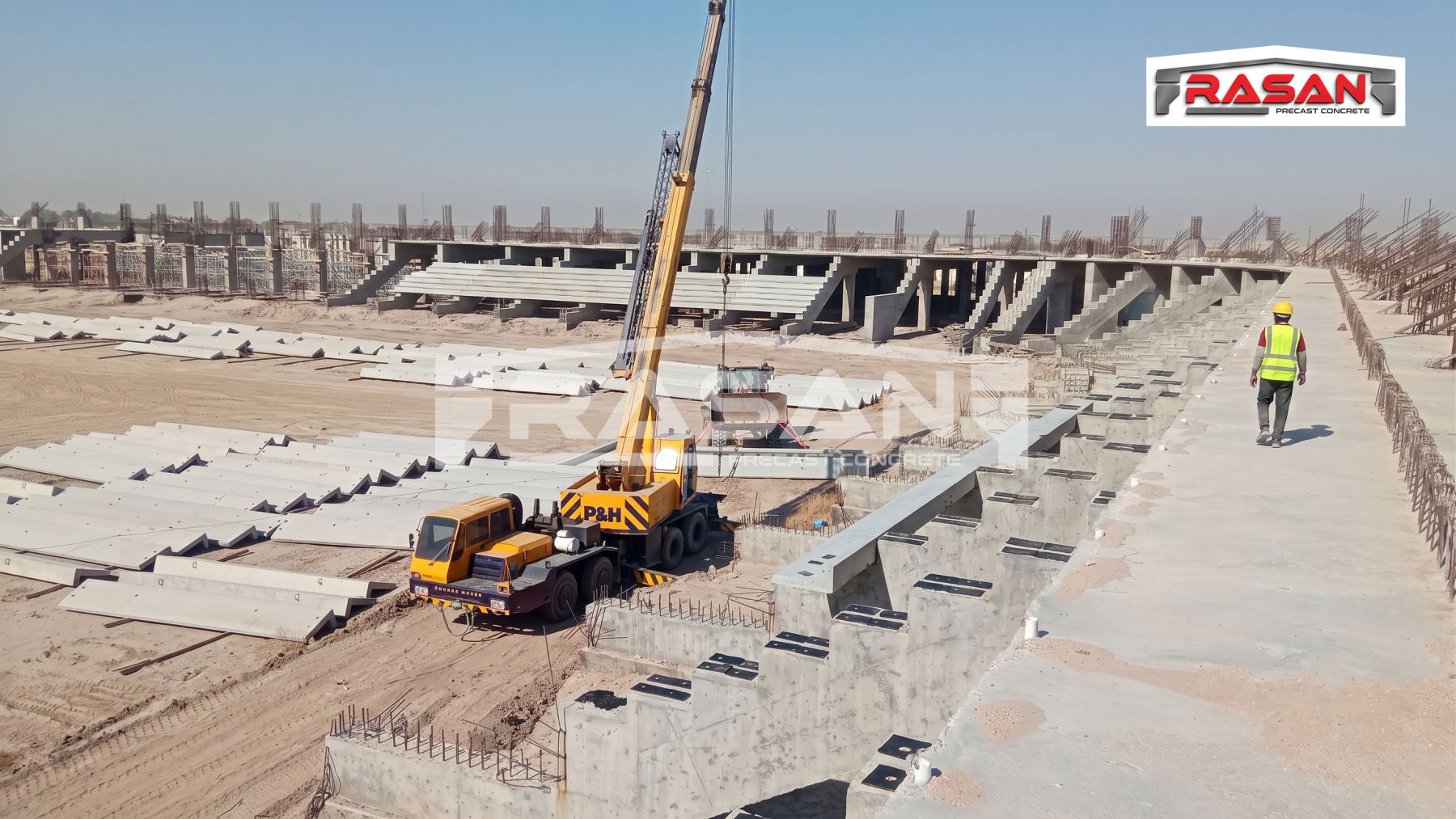

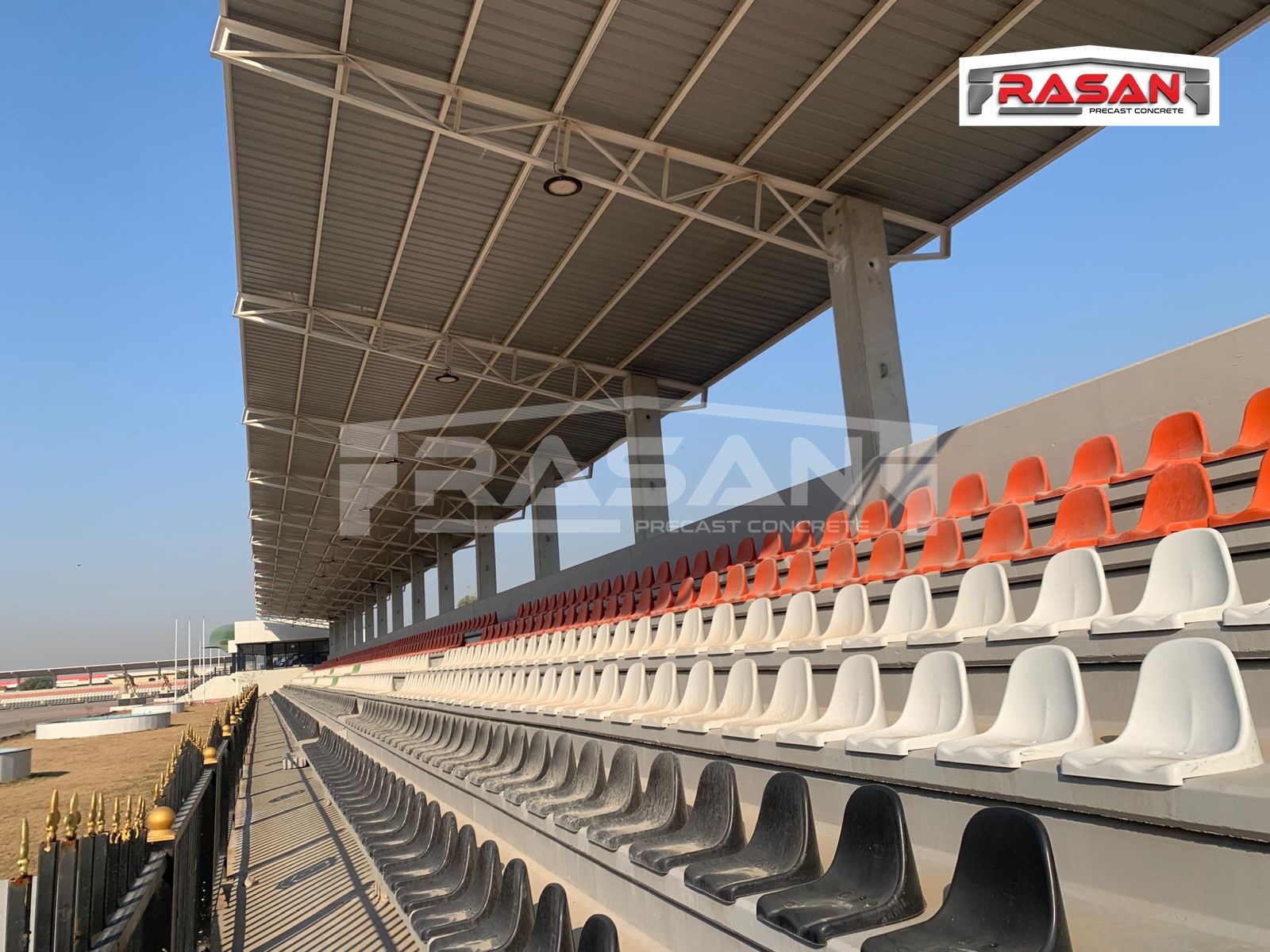

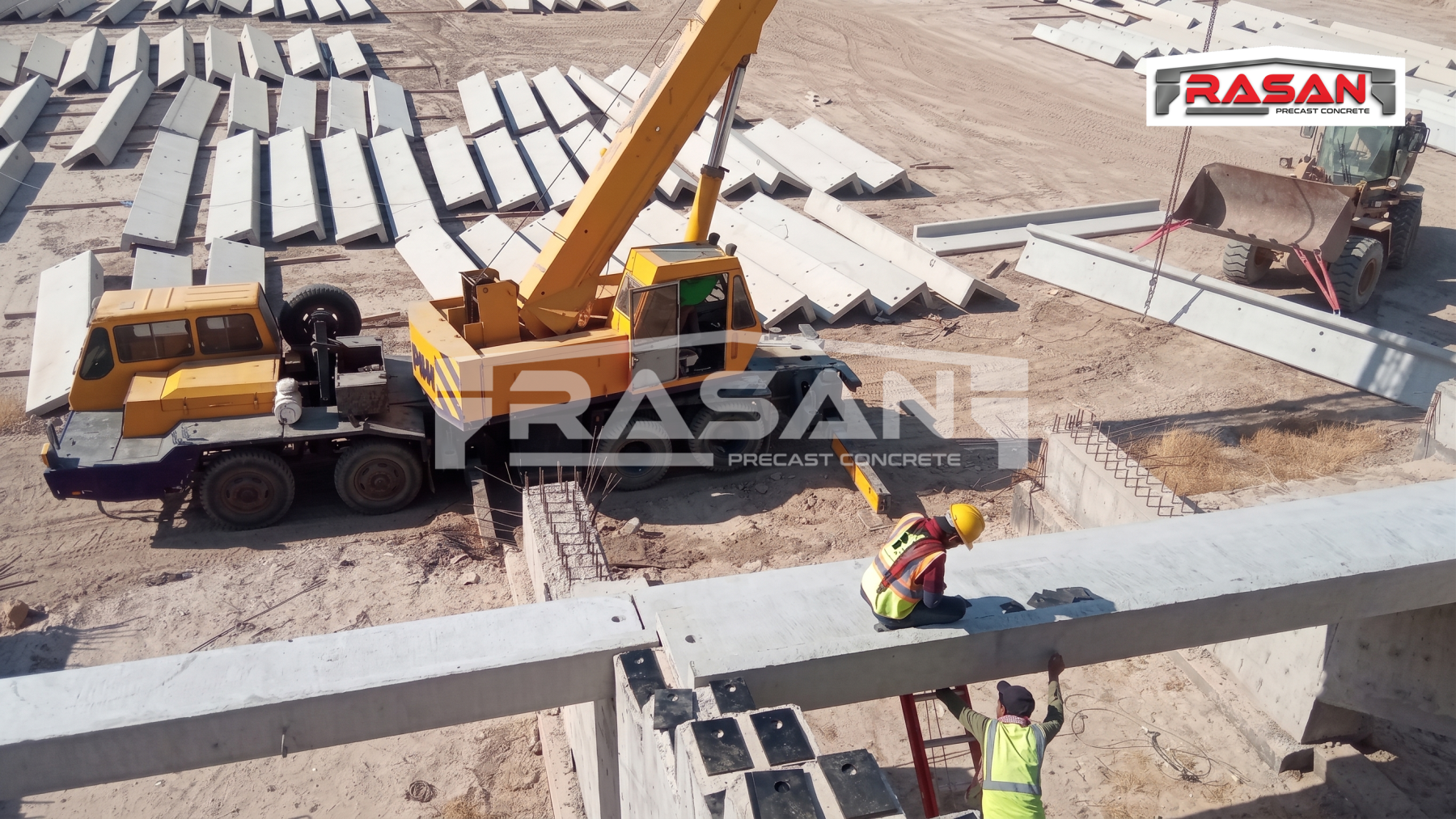

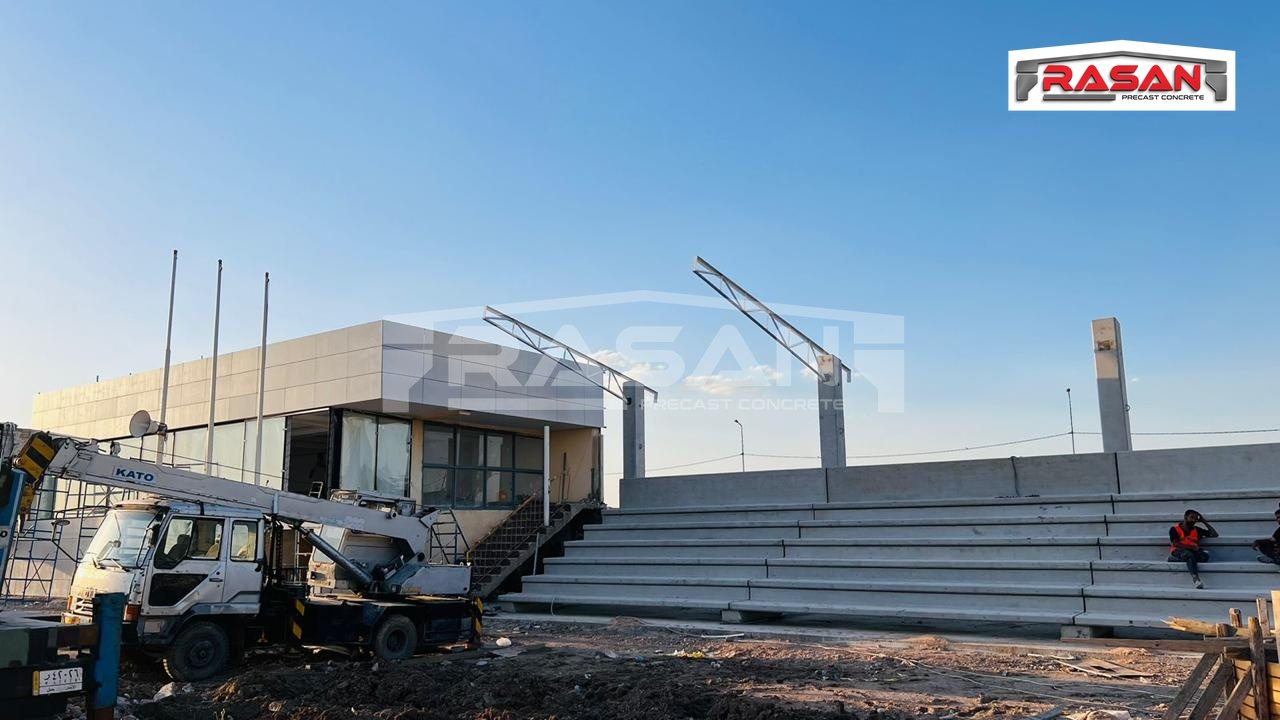

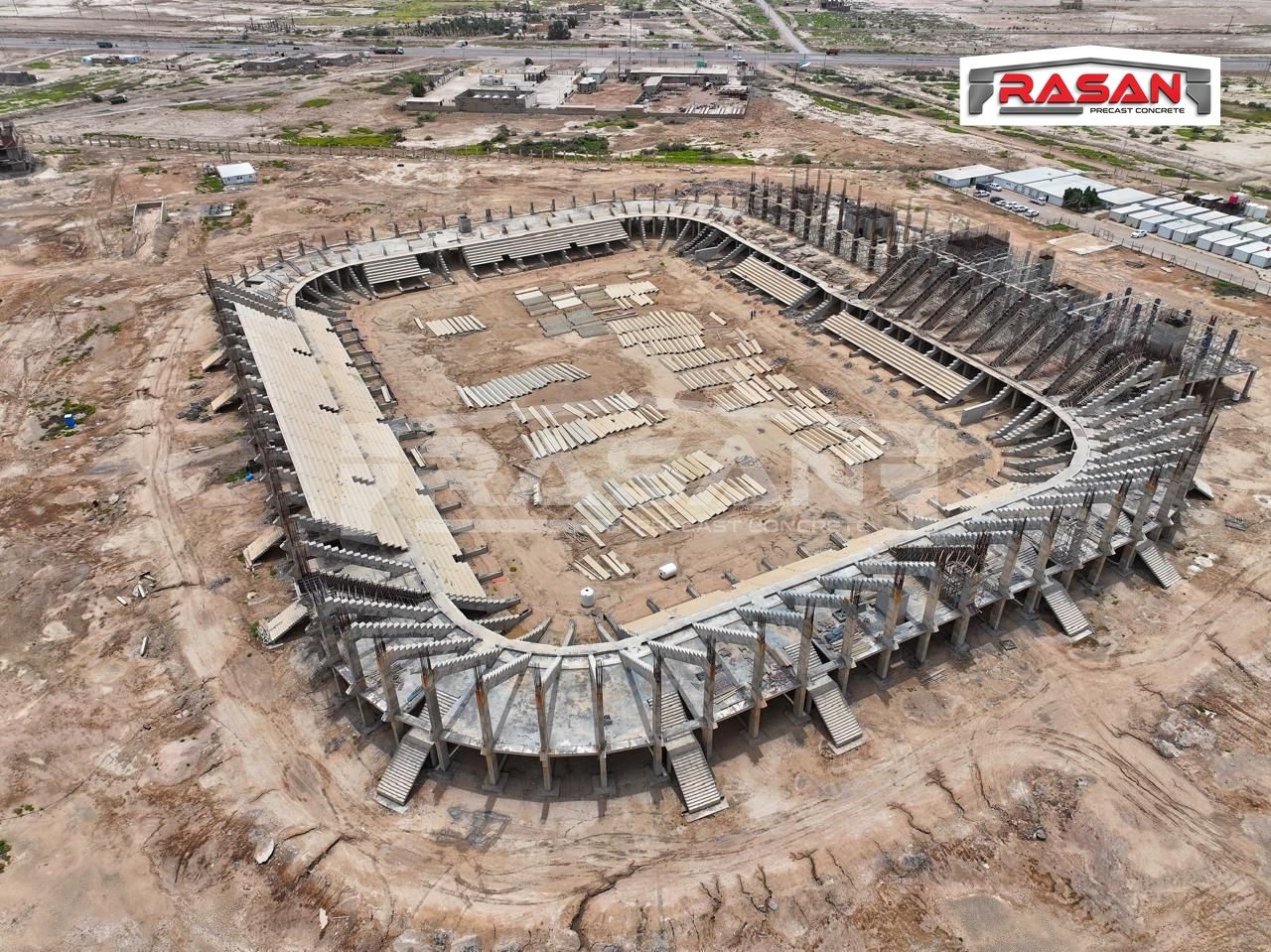

وحدات مدرجات الجلوس الخرسانية مسبقة الصب ومسبقة الإجهاد

تشمل هذه المواصفة تصميم وتصنيع وتوريد وتركيب وحدات المدرجات الكونكريتية المسبقة الصب مسبقة الإجهاد للملاعب الرياضية. جميع العناصر تُصنع حسب الأبعاد والتكوينات الخاصة بكل مشروع وفق متطلبات العميل.

يجب أن تمتثل جميع الأعمال للمعايير والأكواد التالية:

٣.١ الخرسانة

·         الحد الأدنى لمقاومة الانضغاط: f'c ≥ 45 ميغاباسكال (6,500 رطل/بوصة²) عند 28 يوماً

·         الإسمنت: إسمنت بورتلاند العادي (OPC) أو الإسمنت المقاوم للكبريتات (SRC) حسب ما هو محدد

·         نسبة الماء إلى الإسمنت: ≤ 0.40

·         محتوى الكلوريد: < 0.10% من وزن الإسمنت

·         المواد المضافة: الملدنات الفائقة وعوامل إدخال الهواء حسب الحاجة للقابلية للتشغيل والمتانة

·         الغطاء الخرساني للتسليح: 40 ملم كحد أدنى للعناصر الداخلية، 50 ملم للعناصر المعرضة للخارج

٣.٢ حديد الإجهاد المسبق

·         أوتار ذات سبعة أسلاك منخفضة الاسترخاء وفق ASTM A416، الدرجة 1860

·         مقاومة الشد القصوى (fpu): 1860 ميغاباسكال

·         قوة الإجهاد المسبق: حسب التصميم لكل تكوين وحدة

·         الحماية من التآكل: أوتار مطلية بالإيبوكسي أو مجلفنة في البيئات العدوانية

٣.٣ حديد التسليح العادي

·         قضبان مشكّلة: ASTM A615 / BS 4449 الدرجة 60 (مقاومة خضوع 420 ميغاباسكال)

·         شبك سلكي ملحوم: ASTM A185 حيثما ينطبق
